304SS 8 রে স্টার ফিল্টার কেজ স্টেইনলেস স্টিল প্লেট কেজ 120mm 316SS স্পাইডার কেজ ব্যাগ হাউজ কেজ
1. স্পেসিফিকেশন
স্টার কেজ, এছাড়াও প্লেট কেজ, মাকড়সা খাঁচা, ব্যাগের হাড় এবং কাঠামো, ব্যাগ চালানোর জন্য সমর্থন করে, বিশেষভাবে ডিজাইন করা এবং স্টার ব্যাগের জন্য তৈরি।স্টার কেজগুলি বিশেষ সহায়ক রিং (মাকড়সা) দ্বারা dedালাই করা হয়।আমরা স্টার কেজেস ডিজাইন, ডেভেলপ এবং প্রসেসে বিশেষ।আমাদের নিজস্ব স্ট্রেচ লাইন, কাট লাইন, ওয়েল্ড লাইন, লেপ লাইন এবং চেক সরঞ্জাম রয়েছে।ব্যাগ হাউস কালেক্টরের জন্য বিস্তৃত স্টার ফিল্টার খাঁচা প্রদান, যা ব্যাগ হাউস ডাস্ট কালেক্টর এবং ফ্লু এর পারফরম্যান্স, দক্ষতা এবং নিচের লাইন উন্নত করে।

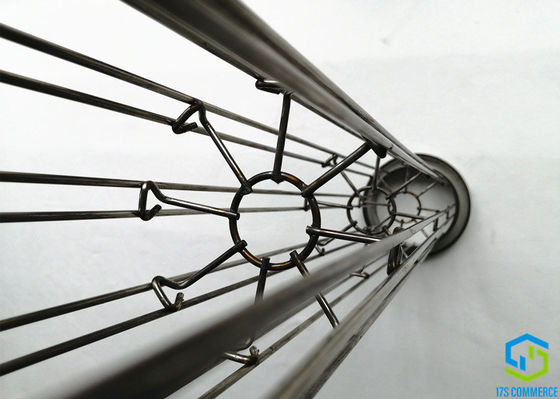

প্লেট (স্টার) ফিল্টার ব্যাগে একটি ভিতরের সমর্থন নির্মাণ, তারকা খাঁচা রয়েছে।এই তারকা (মাকড়সা) খাঁচা হালকা ইস্পাত, স্টেইনলেস স্টিল, গ্যালভানাইজড তারের তৈরি হতে পারে।তারকা/প্লেট/মাকড়সার খাঁচায় প্রতিটি তারার বিন্দু তৈরির জন্য খাঁচার দৈর্ঘ্যের নিচে সমান্তরালভাবে চলমান তার রয়েছে, এই রডগুলি, প্রতিটি রশ্মির জন্য দুটি, সেন্টার স্টার/প্লেট আকারের সাথে সংযুক্ত (মাকড়সার আকৃতি সমর্থনকারী রিং, যাকে স্পাইডার বলা হয় সংক্ষিপ্ত), যা তারকা (মাকড়সা) খাঁচার দৈর্ঘ্যের নিচে নিয়মিত বিরতিতে স্থাপন করা হয়।রডগুলি, রশ্মির টিপস গঠন করে, বিন্দুর কাছাকাছি তারকা রশ্মির প্রতিটি পাশে একটি করে সেট করা হয়।ফিল্টার উপাদানের যান্ত্রিক ঘর্ষণ কমাতে তাদের মধ্যে এমন একটি স্থান রয়েছে যা একটি ধারালো তারকা বিন্দুকে বাধা দেয়।ফিল্টার স্টার/প্লেট ব্যাগ খাঁচাকে ছুঁয়ে দেয় কেবল এগুলোর প্রান্ত বরাবর, যা যান্ত্রিক ক্ষয়কেও কমিয়ে দেয় এবং প্লিট/স্টার ব্যাগকে পরিস্রাবণ পৃষ্ঠ হিসাবে পুরোপুরি ব্যবহার করতে দেয়।তারকা/মাকড়সা খাঁচা এক্সট্রুড অ্যালুমিনিয়াম বা প্লাস্টিকের প্রোফাইল দিয়েও তৈরি করা যায়।প্রোফাইলগুলির প্রতিটি তারকা বিন্দুতে একটি ইন্ডেন্টেশন থাকে, যাতে ফিল্টার উপাদানটি একটি ধারালো বিন্দুর পরিবর্তে দুটি গোল প্রান্তে থাকে।স্টার/প্লেট (মাকড়সা) খাঁচাগুলিও dedালাই করা তারের থেকে বা তারকা পাইপ নির্মাণের বাইরে তৈরি করা যেতে পারে।
2. ডেটশীট
| স্টাইল |
তারার খাঁচা / প্লেট খাঁচা / মাকড়সা খাঁচা |
| Pleats No. |
8 pleats |
| উপাদান |
স্টেইনলেস স্টিল 304 316 |
| ব্যাস |
120 |
মিমি |
| উল্লম্ব তার |
সংখ্যা |
16 |
পিসি |
| পুরুত্ব |
4 |
মিমি |
| মাকড়সা |
প্রকার |
তার |
 |
| পুরুত্ব |
4 |
মিমি |
| দূরত্ব |
150-250 |
মিমি |
| দৈর্ঘ্য |
টিবিডি |
মিমি |
| কাঠামো |
একটি বিভাগ |
| যোগদান পদ্ধতি |
না |

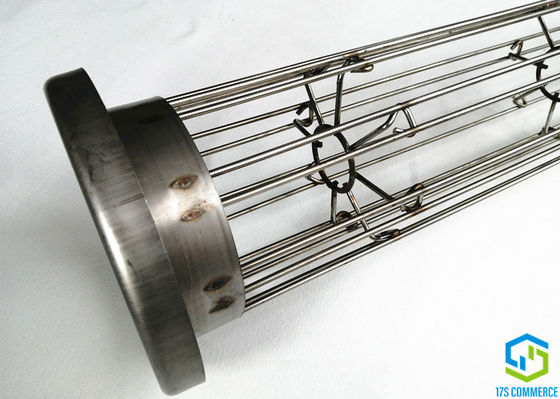

| শীর্ষ ক্যাপ |
প্রকার |
shapeালাই U আকৃতির শীর্ষ ক্যাপ |
| সাইজ |
120/160 |
মিমি |
| পুরুত্ব |
1-1.2 |
মিমি |
| ঠিক করুন |
খাঁচায় dালাই |
| ভেন্টুরি |
সাইজ |
না |
মিমি |
| পুরুত্ব |
ঘ |
মিমি |
| ঠিক করুন |
শীর্ষ ক্যাপ welালাই |
|
| নিচের ক্যাপ |
প্রকার |
তারের ভেতরে বাঁকা |
| সাইজ |
120 |
মিমি |
| পুরুত্ব |
না |
মিমি |
| ঠিক করুন |
না |
| সমাপ্তি |
প্রকার |
না |
| পুরুত্ব |
না |
উম |
| রঙ |
মূল ধাতব রঙ |
| প্যাক |
ইস্পাত ক্রেট |
3. কউপকারিতা
স্টার ফিল্টার ব্যাগগুলি ফিল্টার পৃষ্ঠকে প্রসারিত করে, সাধারণ বৃত্তাকার তুলনায় বর্ধিত ফিল্টার এলাকা নীচে,
ফিল্টার এলাকা বৃদ্ধি (%)
| ফিল্টার পৃষ্ঠ |
ডায়ানমিটার মিমি |
ব্যাগ দৈর্ঘ্য |
| 1 মি |
2 মি |
3 মি |
4 মি |
5 মি |
6 মি |
| 8 pleats |
120 |
38.64 |
55.97 |
61.75 |
64.64 |
66.37 |
67.52 |
| 130 |
42.09 |
59.85 |
65.77 |
68.73 |
70.50 |
.6১.9 |
| 150 |
54.06 |
73.31 |
79.73 |
82.94 |
84.87 |
86.15 |
| 160 |
73.57 |
95.26 |
102.49 |
106.11 |
108.28 |
109.73 |
| 12 pleats |
120 |
70.91 |
92.28 |
99.40 |
102.96 |
105.10 |
106.52 |
| 130 |
74.82 |
96.67 |
103.95 |
107.59 |
109.78 |
111.24 |
| 150 |
72.23 |
93.76 |
100.93 |
104.52 |
106.68 |
108.11 |
তাই
• দীর্ঘ ব্যাগ সেবা জীবন
Dust উৎপাদন ক্ষমতা বৃদ্ধির জন্য বিদ্যমান ধুলো সংগ্রাহকদের বায়ুর পরিমাণ বৃদ্ধি করুন
• কম নির্গমন
Energy শক্তি খরচ কমানো
অপারেশন খরচ কমানো
Pressure চাপ কমে
• কম পালস জেট চাপ এবং ফ্রিকোয়েন্সি
• ছোট ব্যাগ ঘর এবং বিল্ডিং এলাকা
• ফিল্টার বেগ কম
4। কিছু Endusers
আমাদের স্টার খাঁচা বিশ্বব্যাপী ব্যবহার করা হয়, প্রতিদিন আমাদের প্রায় 400 হাজার তারকা খাঁচা চলছে, যেমন কিটম্যাট স্মেল্টার মডার্নাইজেশন প্রজেক্ট (রিও টিন্টো ইনক, কানাডা), অ্যালুমিনিয়ার ডি বেই কমো (অ্যালকোয়া লিটি/লিমিটেড, কানাডা), দুবাই অ্যালুমিনিয়াম কোম্পানি লিমিটেড ( Alstom, দুবাই, EGA), Nordural Century Aluminium (Iceland), Trimet Aluminium SE (German) ইত্যাদি।
